ATX / Mainboard

Die offizielle ATX-Spezifilation wurde 1995 von Intel veröffentlicht. ATX ist gegenwärtig der am weitesten verbreitete Formfaktor für Hauptplatinen. Vorteile der ATX-Platinen gegenüber ihren Vorgängern:

  • Integriertes externes I/O-Anschlußpanel. Externe Stecker können direkt an die Hauptplatine angeschlossen werden. Es werden keine Kabel vom Anschlußinnern zum Gehäuse mehr benötigt.
  • Interner Anschluß für das Netzteil. Der Anschluß der verschiedenen Spannungen wird einfach eingesteckt. Ein Vertauschen ist nicht mehr möglich.
  • CPU und Speichermodule sind zueinander versetzt. Beide Bauteile sind leicht zugänglich und austauschbar. Außerdem sind sie neben dem Netzteil installiert, dessen Lüfter jetzt auch CPU und Speichermodule kühlen. Da genügend Platz für große Kühlkörper vorhanden ist, kann ein CPU-Lüfter entfallen.

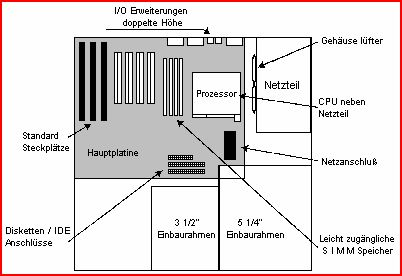

Die folgende Grafik zeigt das Layout der ATX-Hauptplatine.

ATX Mainboard

Den doppelt hohen Anschlußbereich für die externen Anschlüsse zeigt die folgende Abb.:

ATX Mainboard Anschlussbereich
  • A - PS/2-Tastatur bzw. Mausanschluß
  • B - PS/2-Tastatur bzw. Mausanschluß
  • C - USB-Anschluß 1
  • D - USB-Anschluß 2
  • E - Serielle Schnittstelle A
  • F - Parallele Schnittstelle
  • G - Serielle Schnittstelle B
  • H - MIDI/Game-Port (optional)
  • I - Audio-Ausgang
  • J - Audio-Eingang
  • K - Audio-Mikrofon-Eingang (optional)
